상품소개 > 수관식 패키지 보일러

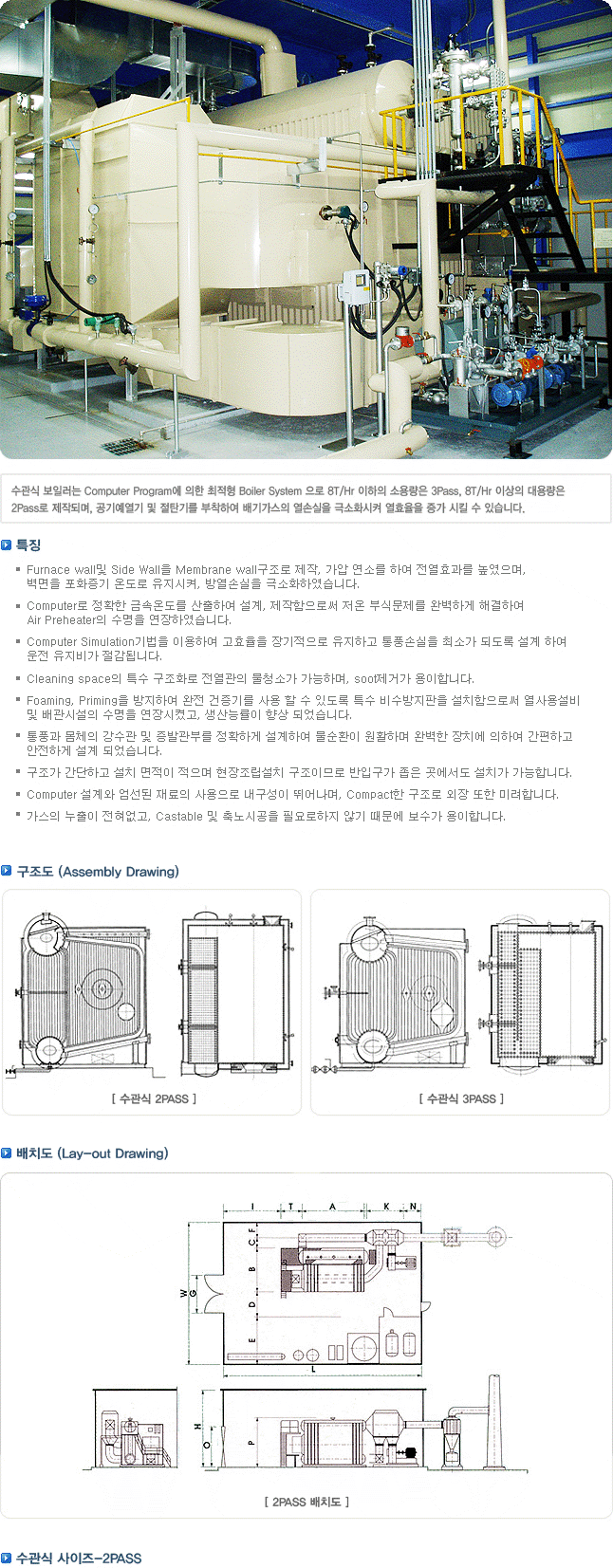

정격용량(Kg/Hr) 8000 10000 12000 15000 20000 25000 30000 35000 40000
A 4378 4758 4810 5200 5442 5700 5974 6506 6910
B 2957 3346 3583 3775 3890 4110 4250 4588 4937
C 734 754 817 845 860 990 1050 1112 1263
D 1500 1500 1500 1800 1800 1800 1800 2000 2000
E 3200 3200 3200 3500 3500 3500 3500 4000 4000
F 1000 1000 1000 1200 1200 1200 1300 1400 1400
G 2200 2200 2200 2500 2500 3200 3200 3500 4000
I 1500 1500 1500 1800 1800 1800 2000 2300 2500
J 200 200 200 300 300 400 400 500 500
K 3000 3200 3300 3300 3300 3500 3700 3900 4800
N 700 800 800 1000 1200 1200 1300 1500 1800
O 2200 2200 2200 2500 2500 3000 3000 3000 3500
P 3638 3895 3945 4350 4907 5040 5102 5520 6800
T 1822 2042 2090 2200 2258 2400 2426 2594 2790
W 9400 9800 10100 11100 11125 11600 11900 13100 13800
L 11600 12500 12700 13800 14500 15200 16000 17700 19000
H 4900 5000 5200 5600 6100 6150 6300 6750 8000

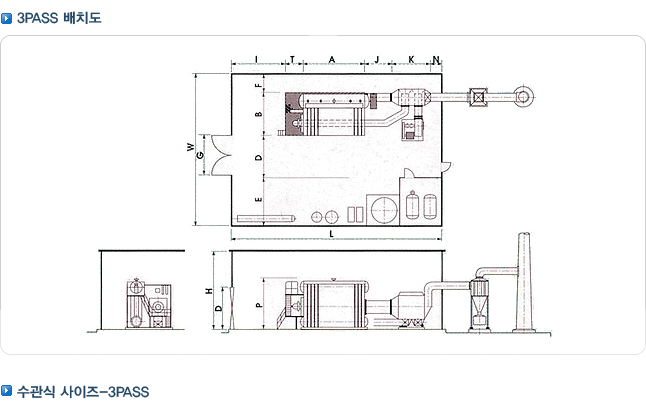

정격용량(Kg/Hr) 1000 1500 2000 2500 3000 3500 4000 4500 6000 7000 8000
A 2326 2782 2782 3086 3086 3086 3086 3086 3086 3314 3618
B 2217 2217 2286 2511 2663 2663 2663 2729 2899 2899 2899
D 1500 1500 1500 1500 1500 1500 1500 1500 1500 1800 1800
E 2800 2800 2800 2800 2800 3200 3200 3200 3200 3200 3200
F 683 683 714 789 789 831 837 871 901 901 901
G 2000 2000 2000 2000 2000 2000 2200 2200 2200 2200 2500
I 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500
J 874 918 918 1014 1014 1014 1014 1014 1014 1086 1182
K 1800 1800 1900 2000 2300 2300 2500 2500 2800 2950 2950
N 500 500 500 500 500 500 600 600 600 700 700
O 1800 1800 1800 1800 2000 2000 2000 2000 2200 2200 2200
P 2344 2454 2696 2683 2790 2880 2086 3347 3086 3347 3086
T 1200 1200 1200 1200 1300 1300 1300 1300 1300 1500 1500
W 7200 7200 7300 7600 7600 8200 8200 8300 8800 8800 8800
L 8200 8700 8800 9300 9700 9700 10000 10000 10300 11050 11450
H 3600 3650 3900 3900 4000 4050 4250 4550 4550 4550 4550

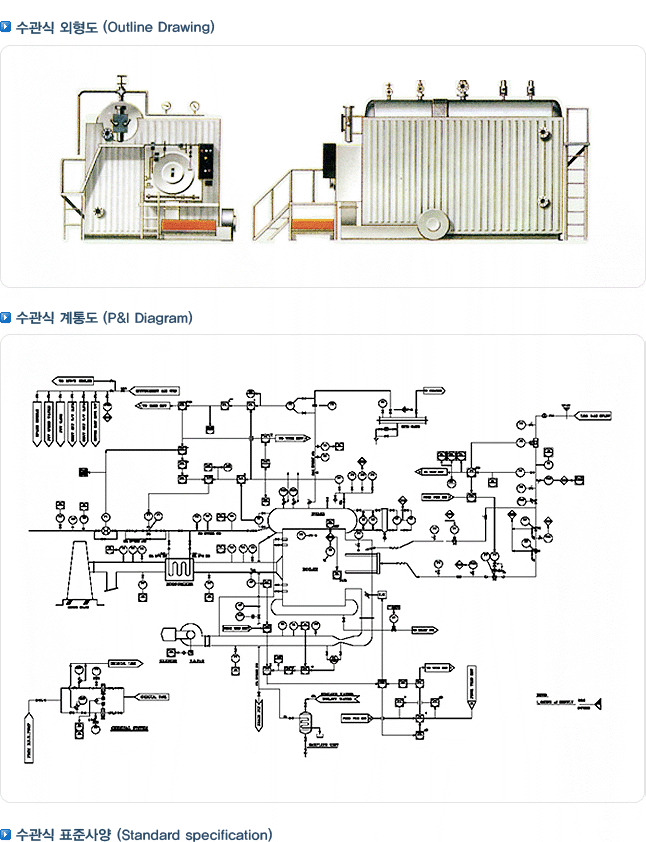

형식번호
(DBHI-SW)		 150 200 300 350 400 500 600 700 800 800 1000
(2Pass)
정격증발량 Kg/Hr 1500 2000 3000 3500 4000 5000 6000 7000 8000 8000 10000
연료소비량 Kg/Hr 113 150 225 262 300 360 432 504 576 576 720
부속변
규격		 주증기변(A) 80 80 100 100 100 125 125 150 150 150 200
안전변(A) 40 40 40/25 40/25 40/25 50/25 50/25 50/40 50/40 50/40 50/50
급수변(A) 40 40 40 40 40 50 50 50 50 50 50
배수변(A) 40 40 50 40 50 50 50 50 50 50 50
수면계(B) 8 1/2 8 1/2 8 1/2 8 1/2 8 1/2 11 11 11 11 11 11
연소기,송풍기 연료량 l/Hr 90 110 130 130 130 130 165 165 165 165 180
~140 ~180 ~280 ~335 ~335 ~425 ~560 ~680 ~680 ~680 ~1080
요일히타 Kw 3 3 5 5 5 7 7 9 9 9 10
풍량 ㎥/min 28 38 57 67 76 95 114 133 152 152 190
전동기 HP 5 7.5 10 10 15 20 20 25 25 25 30
보일러 중량 Kg 4700 5350 6550 7150 7750 8400 9150 9900 11000 11000 14000
보일러 만수시
보유수량 Kg		 2100 2900 3750 4150 4550 4900 5450 5350 6200 6200 7740
보일러 상용시
보유수량 Kg		 2050 2350 2950 3600 3600 3950 4150 4350 5050 5050 6240
연도치수 250 250 300 350 350 350 350 400 370 370 400
a x bmm x 500 x 600 x 800 x 900 x 950 x 1050 x 1220 x 1130 x 1400 x 1400 x 1500
연도단면적 ㎡ 0.125 0.15 0.24 0.315 0.333 0.368 0.427 0.452 0.518 0.518 0.6
연돌경 ㎜ Φ 310 385 435 480 520 580 620 680 750 750 770
설치규격 폭(W)㎜ 2250 2300 2500 2700 2700 2900 2900 2900 3000 3000 3350
길이(L)㎜ 2800 2800 3100 3100 3100 3100 3300 3600 3700 4400 4750
높이(H)㎜ 2454 2696 2790 2880 3086 3116 3320 3346 3491 3538 3600

형식번호(DBHI-SW) 1200 1500 2000 2500 3000 3500 4000 4500 5000 6000 7000
정격증발량 Kg/Hr 12000 15000 20000 25000 30000 35000 40000 45000 50000 60000 70000
연료소비량 Kg/Hr 864 1080 1440 1800 2160 2520 2880 3240 3575 4290 5005
부속변 규격 주증기변(A) 200 200 250 250 250 300 350 350 350 250(2) 300(2)
안전변(A) 65/50 80/40 80/65 80/80 100/80 100/100 100/100 125/80 125/100 125/125 150/125
급수변(A) 50 50 65 65 80 80 80 80 100 100 125
배수변(A) 50 50 50 65 65 65 65 65 65 50(2) 50(2)
수면계(B) 11 11 11 11 11 11 11 11 11 11 11
연소기,송풍기 연료량 l/Hr 185 190 210 210 250 350 350 360 360 380 460
~ 1250 ~ 1350 ~ 1800 ~ 2100 ~ 2500 ~ 3500 ~ 3500 ~ 3600 ~ 3600 ~ 4100 ~ 5000
요일히타 Kw 10 10 12 20 24 28 30 30 36 36 36
풍량 ㎥/min 228 285 360 450 540 630 720 810 900 1080 1260
전동기 HP 40 50 60 75 100 125 150 200 200 200 250
보일러 중량 Kg 16500 19400 22000 25100 27000 29000 35000 38500 41000 48500 53500
보일러 만수시
보유수량 Kg		 8900 11900 13700 14950 16100 18600 23000 23500 25300 29500 31500
보일러 상용시
보유수량 Kg		 6750 9050 10700 11500 13000 15200 17800 1800 19800 23000 25000
연도치수 440 520 510 1015 1000 1220 1220 1220 1520 1520 1520
a x bmm x 1680 x 1770 x 2100 x 1720 x 1830 x 1600 x 1830 x 1960 x 1700 x 2000 x 2300
연도단면적 ㎡ 0.74 0.92 1.07 1.75 1.83 1.95 2.23 2.4 2.6 3 3.5
연돌경㎜ Φ 870 1020 1120 1260 1450 1540 1650 1750 1930 2050 2200
설 치        규 격 폭(W)㎜ 3700 3700 3900 3900 4350 4600 4950 5000 5050 5350 4990
길이(L)㎜ 4950 5250 5450 5600 6240 6500 6900 7200 7400 8350 8550
높이(H)㎜ 4090 4300 4800 4800 5320 5420 5600 6200 6400 6250 7250

Note : 1. Design Pressure ; 10Kg/㎠.G(Operating pressure:8Kg/㎠.G) - Feed Water Temp. : 20℃, Fuel: B-C Oil
         2. 1~8T/H:3PASS Type, 10T/H~200T/H:2PASS Type(Based on the installation of the air preheater)
- In case of the boiler with the capacity of 8T/H or more, the specification will be decided in accordance with the
  requset of customer.
